Архитектура платформы

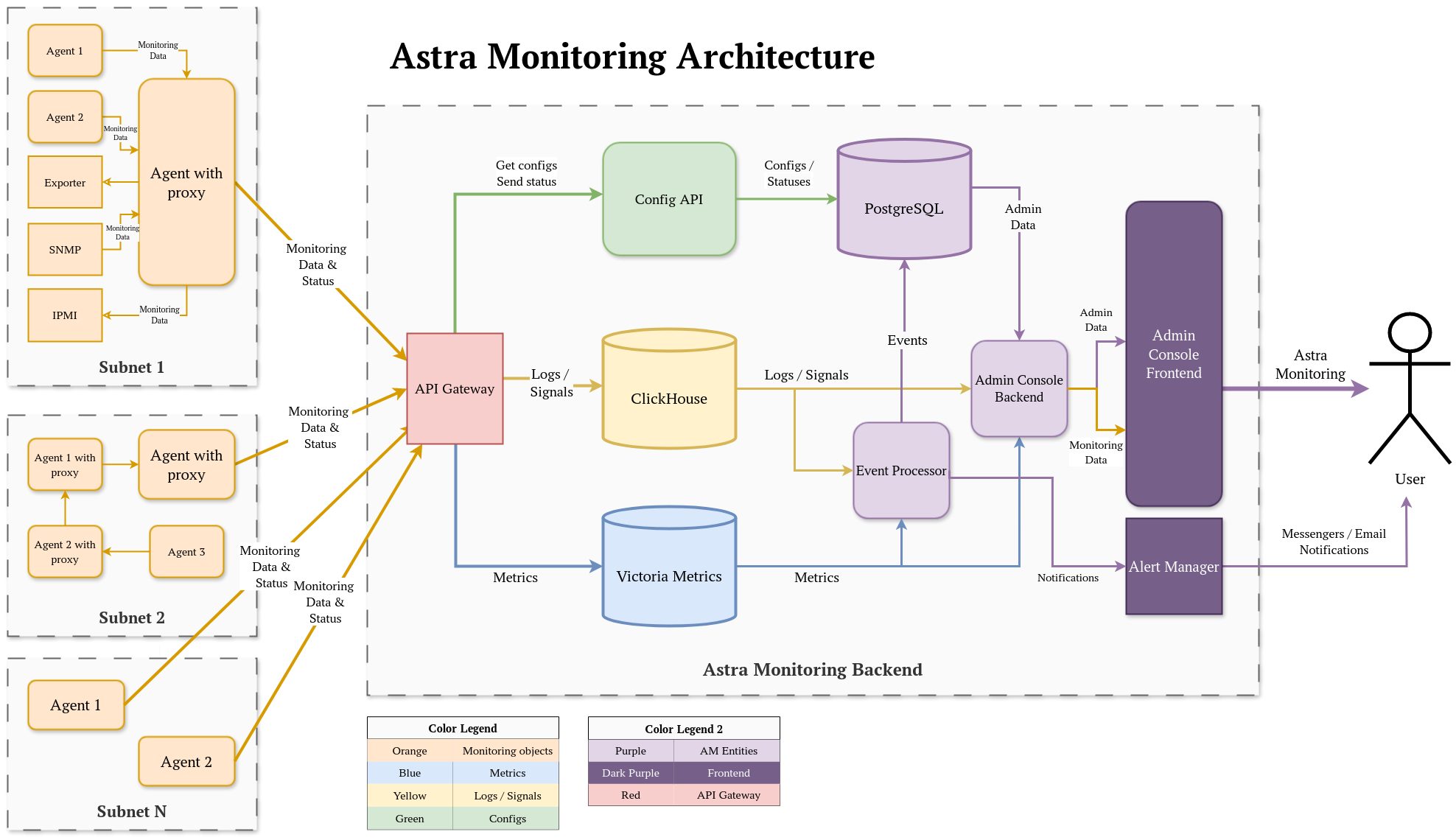

AM architecture scheme — Архитектурная схема платформы

Клиентская часть (Data Collection Layer)

Объекты мониторинга

Определение: Физические или виртуальные узлы инфраструктуры (серверы, устройства, контейнеры), оснащенные механизмами сбора диагностических данных.

Характеристики:

Уникальная идентификация по FQDN/IP
Поддержка множества интерфейсов сбора
Автоматическая регистрация в системе

Типы интерфейсов:

Интерфейс	Протокол	Назначение	Примеры использования
`exporter`	HTTP	Предоставление метрик Prometheus	Node_exporter, PostgreSQL_exporter
`snmp-trap`	UDP	Прием асинхронных уведомлений	Сетевые устройства
`snmp-poll`	SNMP	Активный опрос устройств	Принтеры, ИБП
`ipmi`	IPMI	Аппаратный мониторинг	Серверное оборудование
`http-json`	HTTP	Интеграция с REST API	Кастомные приложения

Агент сбора данных

Роль: Оркестратор процессов сбора диагностической информации на узле, а также исполнитель функции proxy.

Функциональные модули:

1. Exporters Manager

Запуск и контроль специализированных экспортеров
Изоляция процессов сбора
Автоматическое восстановление

2. Metrics Manager

Сбор: оптимизированный сборщик метрик
Обработка: Модификация лейблов, фильтрация
Буферизация: Локальное кэширование при недоступности бэкенда

3. Logs Manager

Сбор: высокопроизводительный сборщик логов
Трансформация: Парсинг, обогащение метаданными
Компрессия: Уменьшение объема передаваемых данных

4. Signals Manager

Поддержка протоколов: SNMP traps, custom UDP/HTTP
Нормализация: Приведение к единому формату
Корреляция: Связывание с объектами мониторинга

5. Proxy Manager

Настройка и запуск proxy Manager для агрегации всех входящих на агент запросов от других агентов и проксирования собственных запросов к Config API

Примечание

Это опциональная функция, так как агент может взаимодействовать с бэкендом напрямую

6. Watcher & Configurator

Контроль взаимодействия с Config API, расположенном на бэкенде AM
Регистрация агента при запуске
Удаленная настройка агента
Предоставление информации о работоспособности всех модулей агента

7. HTTP Server

Предобработка логов от сборщика перед отправкой на бэкенд
healthcheck запущенного агента

Особенности реализации:

Автоматическая регистрация через Config API
Поддержка каскадной прокси-архитектуры
Health-check мониторинг всех компонентов
Удаленное управление конфигурацией

Центральная часть (Data Processing Layer)

Получение данных

API Gateway:

vmauth - высокопроизводительный балансировщик нагрузки с:

Поддержкой TLS
Маршрутизацией на основе URL-path
Лимитированием запросов

Протоколы взаимодействия:

Метрики: Prometheus remote_write
Логи: HTTP/JSON с batch-отправкой
Сигналы: UDP/HTTP с буферизацией

Сравнительная таблица хранилищ

Характеристика	VictoriaMetrics	ClickHouse	PostgreSQL	Redis
Тип данных	Метрики	Логи	Конфигурация	Кэш
Оптимизация	Временные ряды	Аналитика	Транзакции	Ключ-значение
Масштабируемость	Горизонтальная	Горизонтальная	Вертикальная	Кластерная
Скорость доступа	Высокая	Средняя	Высокая	Экстремально высокая
Использование в AM	Основное хранилище	Анализ логов	Системные сущности	Кэширование и очереди

Обработка диагностической информации

Конвейер обработки:

Нормализация входящих данных
Корреляция по объектам мониторинга
Применение правил мониторинга
Генерация событий и проблем
Эскалация уведомлений

Настройка и управление сбором данных

Развертывание агентов

Первичная установка

Установите агент AM, настроенный на взаимодействие с бэкендом
В панели администратора автоматически создается сущность agent

Примечание

Для single-node систем агент и бэкенд могут работать на одной ноде без конфликтов

Масштабирование

Установите агенты на целевые хосты
Агенты автоматически:
- Регистрируются в Config API
- Начинают сбор и отправку данных
Создаются соответствующие сущности agent в AM

Проксирование (опционально)

Настройте проксирование через другие агенты при:
- Отсутствии прямой сетевой связности с бэкендом
- Необходимости маршрутизации трафика

Настройка источников данных

В панели администратора для каждого агента:
- Добавьте источники (экспортеры, SNMP-адаптеры)
- Настройте параметры для сбора и парсинга данных

Рабочий режим

Агенты собирают и передают данные на бэкенд
Бэкенд обрабатывает и сохраняет полученную информацию

Config API: управление агентами мониторинга

Назначение: Сервис для удаленной настройки агентов с хранением данных в PostgreSQL

Функциональность:

Функция	Описание
Установка	Обеспечивает загрузку бинарных файлов (экспортеров, сборщика метрик, сборщика логов) без включения в пакет поставки
Регистрация	Автоматически добавляет объекты мониторинга при запуске агента
Конфигурация	Позволяет удаленно управлять сбором данных (экспортеры, SNMP-трапы, сборщик логов) с сохранением истории изменений
Мониторинг	Принимает статусы работы агентов и информацию об ошибках

Ключевые особенности:

Версионность конфигураций
Автоматическое добавление хостов
Централизованное управление бинарными файлами

Модель данных мониторинга

Состояния объектов:

«Сырые» диагностические данные
Необработанные метрики и показатели

События:

Генерируются на основе состояний
Фиксируют изменения состояний объектов
Классифицируются как:
- Положительные (успешные операции, возвращение к норме)
- Отрицательные (аномалии, сбои, превышения порогов)

Проблемы:

Базируются на событиях и эволюционируют вместе с ними
Включают в себя историю событий: с момента отклонения состояния от нормы до его возвращения к норме

Ценность проблем и событий:

Фильтрация значимых состояний
Основа для системы оповещений
Отражение жизнеспособности объектов
